電控系統及電氣原理

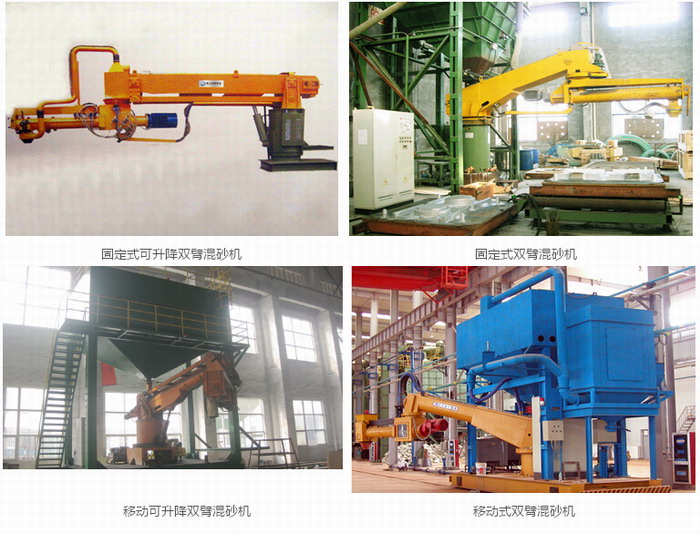

混砂機是樹脂砂生產線的重要設備
主要由混砂機、升降機構、電控系統、液料系統、移動車、除塵器、砂斗等組成。
● 采用雙軌多輪同步行走機構。
● 移動車變頻控制起動、停止，實現快、慢動作。
● 安全系統設計平衡配重、防撞桿、軌道清掃器和聲光報警裝置。
● 主控柜內進口PLC實施集中控制、模擬屏（觸摸屏）顯示；手動、自動控制相結合；單動、聯動相結合。
● 主要元件選用合資、進口品牌。
● 升降混砂機采用遙控操作。
   該機將型砂（或純舊砂或純新砂或按各種比例的新舊砂）與相應重量的樹脂和固化劑進行混合，并攪拌均勻后進行造型。
   混砂機的電氣負荷主要是電控的電動機，其次是電控的氣閥。
  系統中設有隔離變壓器，用以提高控制電源的質量指標。
  系統采用了先進的可編程序控制器（PLC），無觸點控制，由主令器件（各按鈕、旋鈕和位置光電檢測開關等）發出的信號，被PLC掃描后便形成了混砂機的邏輯和時間電器控制（即通過PLC的功能而實現了用戶程序的控制）。
  系統中將各電機的正常狀態（即各保護開關處于正常位置）和攪籠的合攏位置作為PLC機的運行前提。當混砂機在運行中如發生不正常的緊急情況時，亦可手動立即停止PLC機的運行，混砂機的運行還設置了該機砂斗砂位的連鎖環節。
